DTR920 多通道微功率嵌入式無線數傳模塊

DTR920 模塊是高度集成半雙工微

功率無線數據傳輸模塊，其嵌入高速單

片機和高性能射頻芯片，編碼采用高效

的循環交織糾錯碼，抗干擾和靈敏度都

大大提高，最大可以糾24bit連續突發

錯誤，達到業內的領先水平。

DTR920 模塊提供了多個頻道的選

擇，能夠透明傳輸任何大小的數據，而


clear='all' style='page-break-before:auto'>

用戶無須編寫復雜的設置與傳輸序，并提供UART/TTL，RS485以及RS232三種接口。同時小體積，寬電壓 運行，較遠傳輸距離，豐富便潔的軟件編程設置功能，使 920 模塊能夠應用在非常廣泛的領域。


clear='all' style='page-break-before:auto'>

應用：

1. 無線傳感器

2. 家庭自動化

3. 無線抄表

4. 自動化數據采集

5. 工業遙控、遙測

6. POS 系統，資產管理

7. 樓宇小區自動化與安防

8. 機器人控制

9. 車輛管理

10. 氣象，遙感

特點：

1. 600 米 傳輸距離（室外可視距離）

2. 3.3 -5.5V 寬電壓運行

3. FSK 的調制方式

4. 高效的循環交織糾錯編碼

5. 靈活的軟件編程選項設置

6. 可選的16位RFID

7. UART/TTL,RS485 和RS232三種接口

8. 超大的512bytes數據緩沖區

9. 適合大數據量傳輸

10 . 內置看門狗,保證長期可靠運行

11. 具有競爭力的價格


style='page-break-before:auto'>

DTR920 模塊是一個真正意義上的多通道微功率嵌入式無線數傳模塊，其可設置眾多的頻道，發射功率高達20mW，而仍然具有較低的功耗，體積39.5mm x 19mm x 2.8mm（不含天線座和引腳插頭），為業內目前最小體積，非常方便客戶嵌入系統之內。

DTR920 模塊具有豐富便捷的軟件編程設置，包括頻點，空中速率，調制頻偏，地址碼，以及串口速率，校驗方式，串口類型等，而完成設置只需通過本公司提供的設置軟件RF-Magic 利用PC 串口即可實現，具體方法參見DTR 920 模塊的參數設置章節。

DTR920 模塊采用了高效的循環交織糾錯編碼，糾錯能力和編碼效率均達到業內的領先水平，其編碼增益近3dB, 抗突發干擾和靈敏度都較大的改善，特別適合與在工業領域等高干擾的惡劣環境中使用。

512bytes 大容量緩沖區，意味著用戶在任何狀態下都可以1次傳輸512bytes的數據，當設置空中波特率大于串口波特率時，可1次傳輸無限長度的數據，同時DTR 920 模塊提供標準的UART/TTL、RS485 和RS232 三種接口1200/2400/4800/9600bps四種速率，和三種接口校驗方式。

DTR920 模塊有二種數據傳輸方式，第一透明數據傳輸：透明數據傳輸能適應任何標準或非標準的用戶協議，所收的數據就是所發的數據；第二分地址數據傳輸：此時所傳內容的前二個字節為地址，后為數據，若接收端接收到地址匹配的數據包，即將地址、數據傳給終端設備，否則將丟棄，分地址數據傳輸主要用于組網以及中繼的需求。

引腳定義

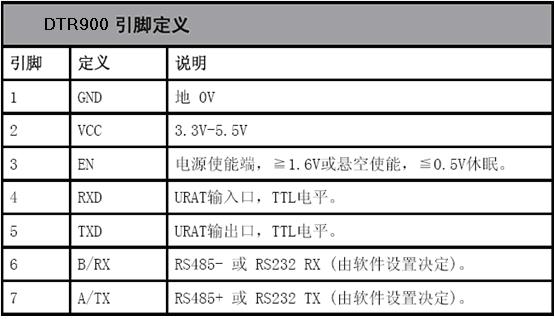

DTR920 模塊共有7 個接腳，具體定義如下表：

表一DTR 920 引腳定義表

產品尺寸

注：產品尺寸不包括天線座和引腳插頭

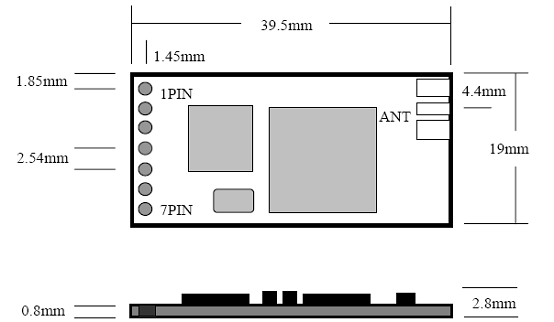

圖一 產品尺寸圖

DTR920 模塊的參數設置 ：

DTR920 模塊使用相當的靈活，可以根據用戶的需求設置不同的選相。RF-Magic 是本公司開發的用與設置收發模塊的軟件，見圖二，軟件可以對串口參數，收發的參數，以及地址碼進行設置，具體說明見下表二。

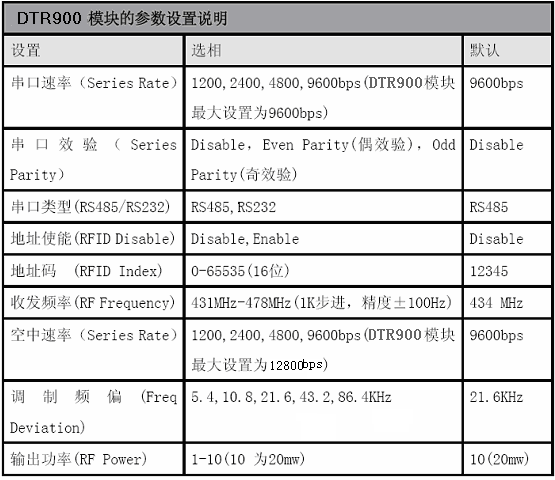

表二 模塊的參數設置表

軟件設置是通過模塊的UART/TTL口完成的(4，5PIN)，所以必須接UART/TTLTO RS232接口轉換板在連接到PC完成設置，或使用本公司提供的測試板。首先連接好通訊線至模塊，打開RF-Magic打開軟件，然后打開模塊電源，此時，軟件的狀態欄應顯示 Found Device( 發現模塊)，這時就可以進行相應的讀寫操作。

對于一般的客戶，軟件設置的選相選擇默認即可（出廠時為默認值），除非有特別的用途，選相中空中速率，調制頻偏，輸出功率是不需要調整的。

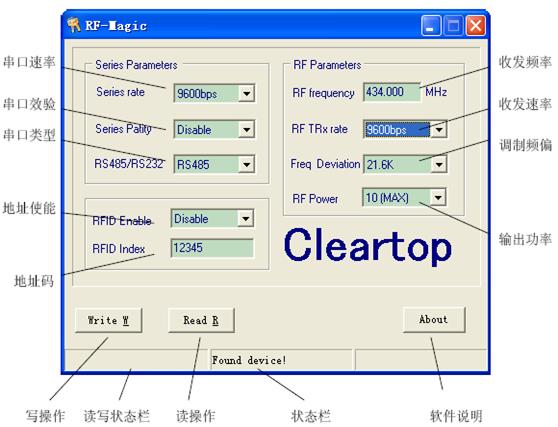

圖二 寫碼軟件

圖三 軟件設置接線圖

模塊與終端設備的連接( UART/ TTL 電平)

注意: DTR1000 模塊在連接 UART/TTL 電平時, 模塊的B/RX和A/TX腳必須懸空

圖四 模塊與終端設備的連接( UART/ TTL 電平)接線圖

模塊與終端設備的連接 (RS485/RS232電平)

注意: DTR1000 模塊在連接RS485/RS232電平時, 模塊的TXD和RXD腳必須懸空

圖五 模塊與終端設備的連接（RS485/RS23）接線圖

DTR920 模塊的組網應用

DTR920 的通信信道是半雙工的，可以完成一點對一點，一點對多點的通訊。這二種方式首先需要設一個主站，其余為從站，所有站點都必須設置一個唯一的地址。通信的協調由主站控制，主站采用帶地址碼的數據幀發送數據或命令，所有從站全部都接收，并將接收到的地址碼與本機地址碼比較，地址不同則將數據丟掉，不做響應，若地址碼相同，則將接收的數據傳送出去。以上過程可以通過軟件設置RFID Enable 自動實現，也可有用戶通過上層協議完成。當設置 RFID Enable 時，DTR920 模塊將自動比較所接收數據是否地址匹配，但不會自動應答，另外，組網必須保證在任何一個瞬間，通信網中只有一個電臺處于發送狀態，以免相互干擾。DTR920 可以設置多個頻點，所以可以在一個區域實現多個網絡并存。

DTR920 模塊的注意的問題

考慮到空中傳輸的復雜性，無線數據傳輸方式固有的一些特點，應考慮以下幾個問題。

1 ）無線通信中數據的延遲

由于無線通信發射端是從終端設備接收到一定數量的數據后，或等待一定的時間沒有新的數據才開始發射，無線通信發射端到無線通信接收端存在著幾十到幾百毫秒延遲(具體延遲是由串口速率，空中速率以及數據包的大小決定)，另外從無線通信接收端到終端設備也需要一定的時間，但同樣的條件下延遲時間是固定的。

2 ）數據流量的控制

DTR920 模塊雖然有512bytes大容量緩沖區，但若串口速率大于等于空中速率，則存在數據流量的問題，可能會出現數據溢出而導致的數據丟失的現象。在這種情況下，終端設備要保證串口平均速率不大于60%空中速率，如串口速率為9600bps,空中速率為4800bps,終端設備每次向串口發送100字節，那么終端設備每次向串口發送的時間約104ms,(104ms/0.6)*(9600/4800)=347ms,所以終端設備每次向串口發送100字節每次間隔不小于347ms,以上問題則不會出現。

3 ）差錯控制

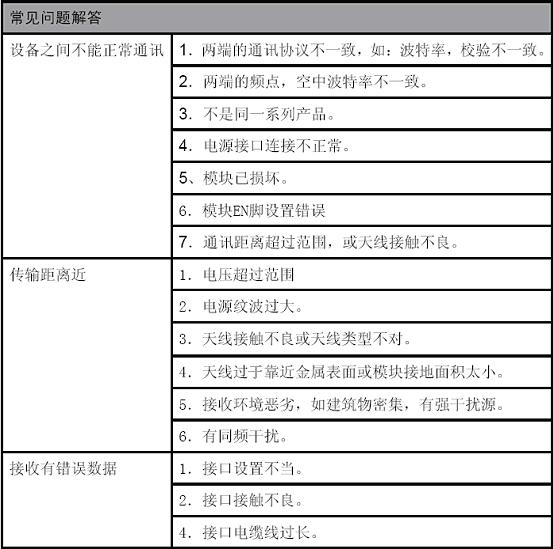

DTR920 模塊具有較強的抗干擾能力，在編碼已經包含了強大的糾檢錯能力。但在極端惡劣的條件下或接收地的場強已處于DTR920模塊接收的臨界狀態，難免出現接收不到或丟包的狀況。此時客戶可增加對系統的鏈路層協議的開發，如增加類似TCP/IP中滑動窗及出錯重發等功能，可大大提高 無線網絡的使用可靠性和靈活性，另外也可選用本公司的中功率模塊。 常見問題解答：
