CT-809 車載監控報站一體

一、 概述

CT-809 系列車載監控 GPS 報站一體機是深圳市科靈通科技有限公司自主研發的高度集成的智能交通設備。該產品搭載 android 系統，集 GPS 衛星定位技術、移動通信技術、遠程調度管理技術、視頻監控技術于一體，能夠對車輛位置、速度、方向、車輛狀況、運行信息、車內視頻進行采集、處理、記錄，并且通過 3G 無線網絡與管理中心進行信息交互，滿足公交車輛運營、調度、安全監控等各種管理工作的需要。

二、功能

2.1 自動報站功能

1 、 提供語音自動報站功能。車載終端通過車輛位置信息判斷到離站情況，自動播放始發站、終點站、預報發車、預報進站、出站等服務用語。當站點漏報、掉頭、跳站時，終端系統能夠在沒有人工干預的情況下，自動執行下一站點的報站；

2 、自帶存儲容量最高可達 8G ，外置 SD 卡可到 32G ，可以存儲整個城市線路的語音和配置信息，適應多線路的狀況。

3 、支持 MP3 及 TTS 語音技術：內置完整的 TTS 語音庫，可把服務用語、報警信息、調度文字指令轉換成語音并播放，音質良好，音效流暢；

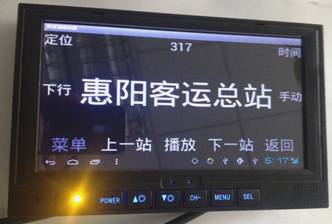

4 、 提供人工報站功能。在顯示屏上提供切換按鍵，駕駛員可以選擇自動 / 手工報站兩種模式，并提供手動報站控制按鍵。

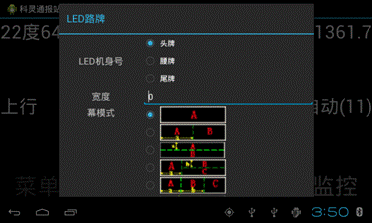

5 、 提供文字報站功能。車載終端可與車內 LED 屏、媒體播放機連接，到離站時輸出文字信息，在 LED 屏、媒體播放機上滾動顯示，為乘客提供報站服務。

6 、 支持自動報站、手動報站兩種模式，手動報站通過顯示屏進行控制；

7 、 同時采用語音和文字，播放始發站、終點站、衛生、讓座、站穩等文明服務用語。

8 、 提供本機學習功能，通過預踩點站點經緯度，也支持報站器文件克隆

9 、 提供手動播報方式，通過顯示屏快捷鍵播報，快捷鍵對應的用語能夠靈活配置；

10 、 同時支持 MP3 和 TTS 技術，支持多語種播報，多語音格式；

11 、備有 USB 及 CF 卡接口，更改內容方便，無需打開報站器機殼；

12 、語音文件可通過 3G/WIFI 進行網絡無線傳輸，快捷方便且不受時間和地域的限制，能夠以最快的速度滿足用戶要求。

13 、支持 RS232/RS485 通訊接口，可以外接其它車載設備，實現集中控制及聯動

2.2 報警及違規提示功能

1 、超速報警，速度限值可以分路段、分區域設置；

2 、 滯站、越站、非正常開關門、故障等異常報警；

3 、 路堵、事故、故障、糾紛等安全報警，提供緊急報警按鈕；

4 、能夠提醒駕駛員違規操作，內容包括超速、越界、開門行車、滯站、不停站、晚點等。違規提示信息能夠在司機顯示終端上顯示，或以 TTS 合成語音提示。

5 、 報警信息通過顯示屏、 TTS 語音、蜂鳴、鈴聲等方式提示駕駛員，并將車輛違規狀態和發生時間、地點、相應的車輛 ID 等信息上傳到后臺。

2.3 LED 電子站牌顯示支持

車載終端向數據中心發送車輛位置、速度相關信息，數據中心通過電子站牌服務，能夠通過 3G 方式向途中站的電子站牌發送相關信息，包括車輛距前方所有站點距離、預計到達時間、線路變更等運營信息，并在電子站牌上滾動播出。

2.4 視頻監控功能

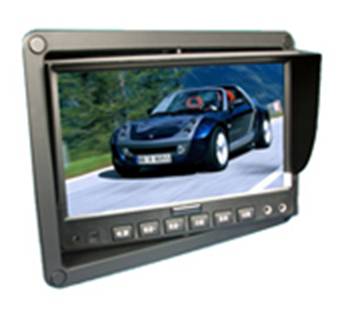

1 、 車輛正常行駛時，在 TFT 顯示屏上顯示車內監控四分割畫面；

2 、 車輛進站開門時，開門信號觸發，在 TFT 顯示屏上切換顯示中后門視頻監控畫面；

3 、 車輛倒車時，倒車信號觸發，在 TFT 顯示屏上切換顯示倒車視頻監控畫面；

2.5 技術參數

監控性能指標

Digital Camera Record

圖像格式

JPG 格式 分辨率 640×480,320×240,160×120

圖像存儲模式

實時抓拍、定時記錄、事件記錄，報警記錄功能

攝像機輸入

4 路模擬視頻輸入（ BNC ） / CT-DCR380

圖像回放

實現多路圖像同步回放，條件回放、剪輯存儲、字符疊加、地理信息疊加功能

SD 卡接口

1 路前面板 SD 卡插槽， 4G/8G/16G/32G 可選

顯示屏

132x64 單色點陣屏，可顯示 8×4 漢字

報站器性能指標

車輛檢測接口

6 路數字輸入（ 6 高電平 2 低電平）

汽車里程脈沖輸入

1 路（里程脈沖系數自適應功能）

輸出接口

2 路 OC 輸出，可控制繼電器

通訊接口

2 路 RS232 接口， 1 路 USB 接口， 1 路 485 接口

語音接口

1 路免提通話，內置麥克風可以監聽 ( 公交型采用通話麥克 )

語音提示

內置語音提示， TTS 文本播放可另配

公交車專用功能

配置公交模塊 CT-DCR380

公交報站模塊

公交報站音頻輸出，司機廣播輸入，報站廣播功率 ≥15W

智能公交報站器

7 寸 LCD 顯示屏， 7 鍵防水面板， RS232 接口

公交報站鍵盤

7 鍵防水外套， RS232 接口

汽車廣告屏接口

1 路 RS485 接口

技術規格

工作電壓

10 ～ 36 V/DC

極限電壓

100V/DC

電瓶保護電壓

低端： 10V 高端： 36V

電源抗反接電壓

≥100V

平均工作電流

90mA DC 12V （ Y253 ）

省電模式

＜ 40mA DC 12V （ Y253 ）

備用電池

工作 1 小時 （ Y253 ）

外形尺寸

199x 139 x 58 mm (L x W x H)

外殼材料

面板工業塑料，機殼電解鋼板

安裝方式

汽車面板嵌入安裝和外裝支架安裝

主機重量

1.52kg 凈重

GPS 性能

GPS 天線接口

SMA 接口：－ 26dB

跟蹤靈敏度

－ 159dBm

定位時間

冷啟動小于 34 秒；熱啟動小于 3.5 秒；溫啟動小于 33 秒，重捕獲時間 1.0 秒

定位精度

10 米 2D RMS

速度精度

0.1 米 / 秒

基站定位精度

100 米

GSM/GPRS 性能

頻率

EGSM900/GSM1800

發射功率

EGSM900 ： CLASS4(2W) ， GSM1800 ： CLASS1(1W)

GPRS

GPRS multi-slot class8 － class 10 GPRS mobile station classB
 下行速度：最高 85.6Kbps 上行速度：最高 42.8Kbps

天線接口

SMA 接口：－ 3dB

環境特性

汽車電火花干擾抗擾度

放電電壓為 10 kV ～ 20 kV ，放電頻率為 20 次 /s ～ 200 次 /s

電快速瞬變脈沖群抗擾度

4KV ，實驗等級 Ⅳ

靜電放電抗擾度

接觸放電 6KV ，空氣放電 8KV ，實驗等級 Ⅲ

傳導騷擾限值

符合 B 級要求

輻射騷擾限值

符合 B 級要求

溫度特性

工作溫度 -20 ℃ ～ +60 ℃ 限制溫度 -35 ℃ ～ -20 ℃ 、 +60 ℃ ～ +70 ℃

濕度

5 ％ ～ 95 ％ 無冷凝

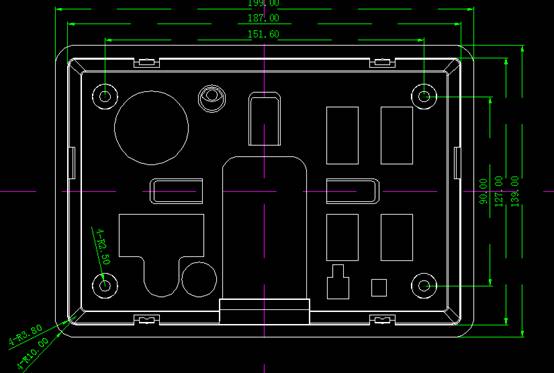

2.6 安裝尺寸
