車載智能一體機解決方案

Android車機+ 3G 智能調度 +GPS智能報站 +SD 卡錄像監控一體機，該產品集 GPS 北斗衛星定位技術、移動通信技術、遠程調度管理技術、視頻壓縮轉錄監控技術于一體，能夠?qū)囕v位置、速度、方向、車輛狀況、運行信息、車內視頻進行采集、處理、記錄，并且通過 3G 無線網絡與管理中心進行信息交互，滿足車輛運營、調度、安全監控等各種管理工作的需要。

一、系統設計方案、系統整體功能及性能

本公交 GPS 企業運營調度管理系統依據 智能管理平臺的規劃目標，從管理職能的角度出發，遵循綜合交通信息管理系統平臺建設的總要求，形成對內對外信息交換和共享的機制。

系統綜合考慮到各種需求，滿足了對公交系統運營狀況做到全面的實時監控和定位跟蹤，實現了各類信息的采集、轉儲、加工分析、指導調度、處理突發事件，并向政府及公共事業服務提供特定接口，雙向傳送各種定位信息、政府指令信息等。

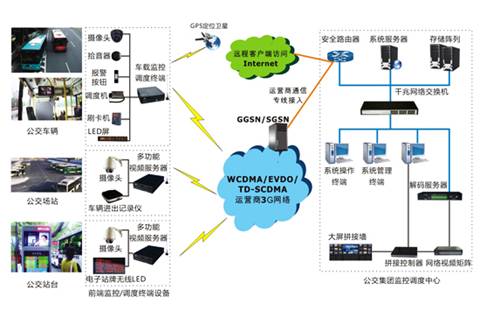

智能公交運營調度管理系統架構圖

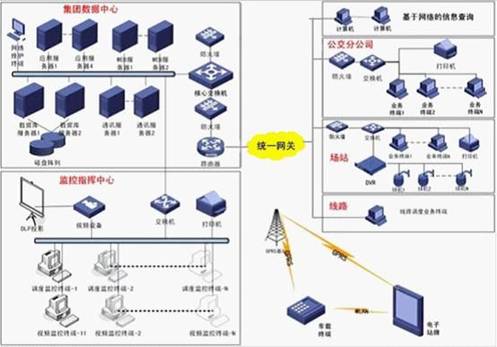

智能公交運營調度管理系統架構圖

2 、車載調度監控報站一體機

2.1 設計理念

l 選用 Cortex-A8 嵌入式處理器＋高性能圖形處理 DSP ＋ Android 4.2 操作系統，具有強大的處理能力和豐富的功能接口。

l 融合了運營調度終端和車載 DVR 兩類產品的主要功能，能夠提供調度＋管理＋安全監控＋信息服務的全業務一體化解決方案。

l 基于汽車車載總線，模塊化設計，分布式架構，提供一系列串口等，可方便連接各類車載設備及傳感器，快速擴展新業務，實現系統柔性接入；

l 注重易用性、易維護性，減少接口，提高安裝的便捷性，減少破壞性安裝，終端快速檢修維護，提高系統可用性；

l 注重遠程網絡管理，全網終端遠程升級與配置，可快速增加新業務，適應系統功能的彈性靈活擴展；終端自檢＋遠程網管，對全網設備進行狀態監管和定期巡檢。

2.2 車載監控調度一體機整體性能

CT-809 車載 3G 智能調度 +GPS 報站 +SD 卡錄像監控一體機是深圳市科靈通科技有限公司自主研發的搭載 android 系統的高度智能化的車載一體終端設備。該產品集 GPS 衛星定位技術、移動通信技術、遠程調度管理技術、視頻壓縮轉錄監控技術于一體，能夠?qū)囕v位置、速度、方向、車輛狀況、運行信息、車內視頻進行采集、處理、記錄，并且通過 3G 無線網絡與管理中心進行信息交互，滿足公交車輛運營、調度、安全監控等各種管理工作的需要。

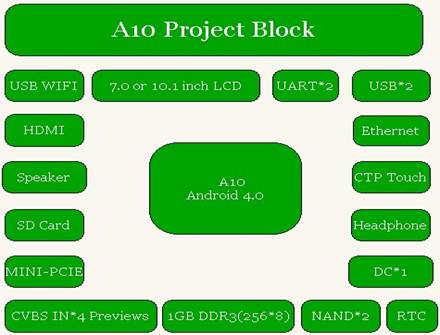

示意圖 示意圖

技術參數：

硬件特性

硬件架構

內核 : Cortex-A8 主頻： 1.5G

GPU: Mali-400 MP, 支持 2D/3D 加速

OS 系統 : Android 4.2

內存： 1G DDR3 存儲： 2G

顯示方式

LCD : 7 寸 800*480 高分高亮顯示屏，

TP ： 兩點觸摸電容屏、電阻屏

通信方式

WCDMA 、EVDO、 TD-SCDMA

可靠性設計

電源4重保護、 4 級看門狗

電路板保護

環保三防硅膠防護

DVR 性能

視頻輸入

4 路視頻輸入，航空接口 75 歐姆

視頻輸出

1 路視頻輸出： HDMI C type 1 個 ，CVBS-out 1 個

編碼格式

H.264

分辨率

CIF 、 HalfD1 、 D1 可選

幀率、碼率

1-25fps 可調 32K~20M Bit/s

音頻輸入

2 路音頻輸入，

音頻輸出

1 路音頻輸出

編碼格式

支持 AMR 、 G711 、 G726 、 ADPCMA 等編碼協議

存儲方式

支持最大容量為 32G 的 SD 卡

攝像頭電源

航空接口內置可控 12V 輸出

接口性能指標

車輛檢測接口

4 路開關量輸入接口

輸出接口

4 路開關量輸出： 250 mA @ DC 12V

通訊接口

1 路后置 RS232 接口

1 路 485 接口，

1 路 CAN 總線接口

WIFI 無線接口 802.11 a/b/g/n

藍牙無線接口

2 個 USB2.0 HOST/DEVICE

技術規格

工作電壓

9～60 V/DC

極限電壓

60V/DC

電瓶保護電壓

低 端：9V 高端：36V

電源抗反接電壓

≥100V

平均工作電流

平均工作電流： 230mA@24V （外設不供電）

最大工作電流： 900mA@24V （ 4 路攝像頭工作且夜視燈打開）

溫度特性

工作溫度-30 ℃ ～ +70 ℃

存儲溫度-40 ℃～85℃

濕度

5％ ～ 95％ 無冷凝

外形尺寸

160×120×42mm (L x W x H)

外殼材料

工業塑料

主機重量

0.52kg 凈重

衛星定位性能（ GPS ）

定位時間

冷啟動小于34秒；熱啟動小于2秒；溫啟動小于33秒，重捕獲時間1.0秒

定位精度

10 米 2D RMS

速度精度

0.1 米 / 秒

基站定位精度

100 米 （城市）

GPS 導航

支持

2.2.1 GPS 定位及輔助定位功能

l 功能符合標準車載智能終端設備要求，內嵌高精度的第五代 GPS 模塊。

l 定位精度小于 15 米；

l 50 個通道的 u-blox5 引擎；

l 熱啟動和輔助啟動的首次定位時間 < 1 秒；

l -160dbm 的捕獲靈敏度；

l 4Hz 定位更新速率；

l 具有拐點補償功能，拐彎時自動增加采樣頻率；

l 終端能夠檢測 GPS 天線斷線情況，檢測并顯示 GPS 信號強度與接收衛星數量；

l 支持定位信息定時、定距上傳；

l 支持位置測算功能，能夠計算出到達前方各站點距離；

l 支持線路軌跡自動測算生成功能，支持線路鎖定、糾偏功能；

l 終端積分計算 GPS 累計里程，為調度中心提供準確里程數據；

l 提供 ZIGBEE 輔助定位技術，在 GPS 信號盲區時能自動切換輔助定位功能，通信距離 >100 米；

2.2.2 3G 通訊功能

l 車載終端內置 3G 模塊，保證設備與 SIM 卡的安全性；

l 車載終端內置 3G 模塊，由終端建立并保持通信鏈路，實時檢測鏈路狀態，對通信鏈路完全可控。當鏈路中斷時通過復位、重新?lián)芴柕燃夹g(shù)手段，保證鏈路的盡快恢復，避免了采用外購模塊產生的通信中斷問題。

l 為保證通信鏈路的暢通，終端內置大容量 FLASH 緩存，可存儲 5 天 3G 通道的數據，當 3G 鏈路不暢時，保證數據不丟失，當鏈路恢復暢通時補充發送，從而大大提高報表統計數據的完整性。

l 具備斷線重連、硬件復位、多個中心同時發送數據、支持點對點／點對多點數據傳輸?shù)裙δ?，保證 3G 模塊可靠工作；

l 終端提供 FTP 文件傳輸服務和 Telnet 、 SSH 登錄服務功能，用于建立遠程連接以及傳輸數據，保證車載終端設備的可維護性和數據的安全性。

2.2.3 數據采集功能

l 采集車輛定位數據：包括車牌，時間，經度，緯度，速度，行駛方向和終端 ID 編號等。

l 采集車輛定位數據：包括：基本數據、車場數據、站點數據、限速數據、特殊地點、油量查詢、終端狀態數據、發動機數據等。

l 采集車輛運營數據：包括行駛軌跡、行駛里程、班次、車次、車輛狀態、加油、維修、空放、保養、包車、停站信息、客流數據、 POS 機數據等。支持 CAN 總線采集和 GPS 測算；

l 采集車輛安全運行信息：包括行駛速度、行駛累計時間、超速、急停、急加速、滯站、不進站、帶速開關門、開門行車等。

l 采集營運調度信息：包括司乘人員簽到和簽退，車輛執行班次及班次調整情況，執行加入或退出營運等調度指令情況等公交企業車輛和線路營運調度明細情況。

l 數據采集的正確率達到 98% 以上，數據統計準確率達到 100% 。

l 車輛定位位置信息可以通過以下方法獲?。?/span>

l 正常情況下，按程序設定的定時、定距采集模式上傳時間、位置、速度等參數；

l 接受系統平臺指令或突發事件情況下，向平臺回傳一次當前位置、速度、方向和運行狀態信息。

2.2.4 調度支持功能

l 具有單向調度和集群調度功能，能主動向調度中心發送開始運營、結束運營等消息。

l 能夠主動發送運營請求，內容包括請求運營、請求退出、請求上行、請求下行、請求進場、請求調度、進入包車、退出包車等。

l 發送非運營請求，如請求一保、請求二保、請求加油、請求午休、請求午餐等。

l 接收和顯示來自系統平臺的各種指令信息，如就餐 、進場 、中途加入或退出運營、回程空放、跳站、掉頭、始發 / 終點站改變等，并進行確認操作；

l 終端主動向調度中心發送運行狀態和安全信息，包括扣證報告、糾紛報警、匪警報警、故障報告、事故報告；

l 根據調度指令，自動進行相應的行車參數設置，如對站名、站序、限速值、 K 值、定時定距參數進行調整。

l 具有車輛中途校時功能，保證網內終端運行時間一致，從而可調整營運車輛運速均衡和安全因素。

2.2.5 自動報站功能

l 提供語音自動報站功能。車載終端通過車輛位置信息判斷到離站情況，自動播放始發站、終點站、預報發車、預報進站、出站等服務用語。當站點漏報、掉頭、跳站時，終端系統能夠在沒有人工干預的情況下，自動執行下一站點的報站；

l 支持 MP3 文件方式：可存儲 >50 條線路的語音和配置信息，適應多線路的狀況。 MP3 語音文件可以遠程下載及更新。

l 支持 TTS 語音技術：內置完整的 TTS 語音庫，可把服務用語、報警信息、調度文字指令轉換成語音并播放，音質良好，音效流暢；

l 提供人工報站功能。在顯示屏上提供切換按鍵，駕駛員可以選擇自動 / 手工報站兩種模式，并提供手動報站控制按鍵。

l 提供文字報站功能。車載終端可與車內 LED 屏、媒體播放機連接，到離站時輸出文字信息，在 LED 屏、媒體播放機上滾動顯示，為乘客提供報站服務。

l 支持自動報站、手動報站兩種模式，手動報站通過顯示屏進行控制；

2.2.6 服務用語功能

l 同時采用語音和文字，播放始發站、終點站、衛生、讓座、站穩等文明服務用語。

l 提供自動播報方式，通過預設點 GPS 經緯度判斷；

l 提供手動播報方式，通過顯示屏快捷鍵播報，快捷鍵對應的用語能夠靈活配置；

l 同時支持 MP3 和 TTS 技術，服務用語的信息能夠遠程及本地更新；

2.2.7 報警及違規提示功能

l 超速報警，速度限值可以分路段、分區域設置；

l 滯站、越站、非正常開關門、故障等異常報警；

l 路堵、事故、故障、糾紛等安全報警，提供緊急報警按鈕；

l 能夠提醒駕駛員違規操作，內容包括超速、越界、開門行車、滯站、不停站、晚點等。違規提示信息能夠在司機顯示終端上顯示，或以 TTS 合成語音提示。

l 報警信息通過顯示屏、 TTS 語音、蜂鳴、鈴聲等方式提示駕駛員，并將車輛違規狀態和發生時間、地點、相應的車輛 ID 等信息上傳到后臺。

2.2.8 內置電子地圖

l 終端內置電子地圖，自動測算并保存線路軌跡；

l 預置線路信息，為乘客提供預報線路時刻、站間距離、到達時間、周邊景點、換乘路線等導乘服務；

l 提供班次校準、里程精確統計、偏離線路報警、分路段限速、分區域限速等調度業務功能；

l 具備線路軌跡自學習功能；

2.2.9 客流采集功能

l 預留 RS232 ／ 485 ／ CAN 接口，用于采集客流信息。支持客流統計數據（累計客流量、留車人數、本站上客人數，本站下客人數）的實時上傳。

l 支持雙光幕、視頻、 POS 機等各類采集設備，支持前門、中門上下客流統計；

l 能夠控制客流統計計數的開始、停止、發送。

2.2.10 軟件接口功能

l 提供 POS 機 “ 一卡通 ” 連接接口：支持司售人員簽到、簽退信息實時上傳，支持乘客刷卡數據（累計卡次數，累計卡金額，本站卡次數，本站卡金額）實時上傳。目前已與上海的東方卡公司、上海計通公司讀卡器連通。

l 預留油耗檢測、 LED 跑馬燈滾動屏、車輛頭腰尾牌、車輛線路 LED 屏信息控制的數據接口；

2.3 視頻監控功能

2.3.1 視頻監控功能

車載終端內置視頻監控模塊，提供四路實時視頻監控，一路視頻回放輸出，四路路視頻錄像功能，能夠直接控制攝像機啟動、停止工作，控制錄像的啟動和停止。

終端能夠在實時視頻和錄像中疊加車輛當前位置信息的字符，如：時間、車牌、線路、站點、道路路口位置等。遠程控制中心也能夠在接收的視頻上自由疊加字符并存儲。

視頻監控模塊支持切換現場視頻、一路回放視頻輸出至監視器，也支持定時拍照／中心觸發拍照，并通過 3G 和 WLAN 實時上傳至中心遠程監控。

終端提供視頻與報警輸入的聯動，能夠?qū)ζ毕溟_關進行自動監控并錄像。

l 視頻壓縮標準： H.264

l 圖像壓縮格式： JPEG

l 音頻壓縮標準： G.711

l 提供四路實時視頻監控，支持倒車視頻切換顯示；

l 提供一路硬盤錄像和一路 SD 卡緊急錄像的錄像存儲方式；

l 提供一路復合視頻輸出顯示，支持實時視頻和回放視頻；

l 畫質：支持 D1 、 CIF ， 25/30FPS ，碼率可調；

2.3.2 錄像存儲與報警聯動

車載終端內置大容量硬盤，支持四路視頻同時存儲。按照車內安全監控標準，采用標準 D1 畫質，每小時每路視頻數據量約 800MB 。按照每天 12 個小時工作時間計算，每天需要 40G 的數據容量，如配備 500GB 的硬盤，不能滿足 15 天存儲的要求，如配置 1TB 的 ` 硬盤，可以支持 25 天的數據存儲。

車載終端通過 I/O 接口，以及調度模塊傳送的信息，提供報警聯動功能，報警信息作為觸發錄像的條件，以及查詢錄像的參數。

l 存儲介質： 500GB ～ 1TB 硬盤；

l 提供錄像檢索、錄像回放功能；

l 能夠通過 USB 和以太網 RJ45 接口導出視頻錄像；

l 提供報警預錄功能；

l 加密處理數據及控制信息；

l 本地記錄操作日志、報警日志；

l 視頻丟失報警、開關量報警聯動，網絡上傳報警信息；

2.4 信息服務功能

2.4.1 顯示屏與鍵盤

l 提供 TFT 彩色顯示屏，圖像化人機界面，美觀易用；

l 提供多個公交專用按鍵、自定義快捷鍵，滿足行駛中便捷操作需要；

l 抗震、防水、防塵設計，防撞邊緣，提供減震安裝支架；

l 內置電子地圖，可擴展導航等信息服務功能；

l 內置揚聲器和蜂鳴器，支持語音播報。

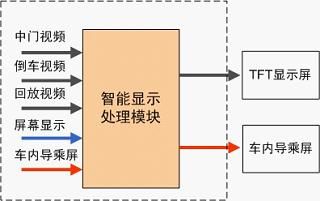

2.4.2 智能綜合顯示系統

在未來系統建設規劃中，將提供車載智能綜合顯示系統，在原設備基礎上增加智能顯示處理模塊，整合車載視頻資源，進行行車調度信息、視頻監控、乘客導乘、媒體廣告等視頻資源的綜合顯示與控制。

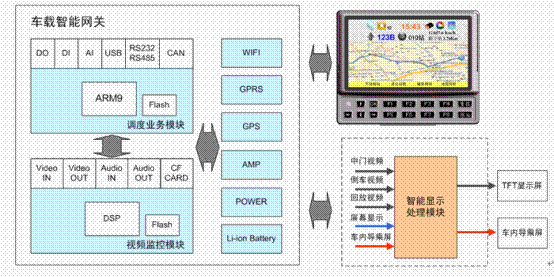

示意圖 示意圖

TFT 顯示屏綜合顯示：

l 車輛正常行駛時，在 TFT 顯示屏上顯示車內監控四分割畫面；

l 車輛進站開門時，開門信號觸發，在 TFT 顯示屏上切換顯示中后門視頻監控畫面；

l 車輛倒車時，倒車信號觸發，在 TFT 顯示屏上切換顯示倒車視頻監控畫面；

媒體播放機綜合顯示：

l 車輛行駛中，媒體播放機輸出 Video/VGA 視頻信號至車載終端，終端在原畫面上疊加位置、報站等字符信息， Video/VGA 輸出至車內 LCD 顯示屏幕，正常播放節目。

l 車輛到離站時，車載終端控制切換輸出，隔離媒體播放機的視頻信號， Video/VGA 輸出站點附近的電子地圖及導乘信息，在車內 LCD 顯示屏幕上顯示，提供乘客導乘服務。

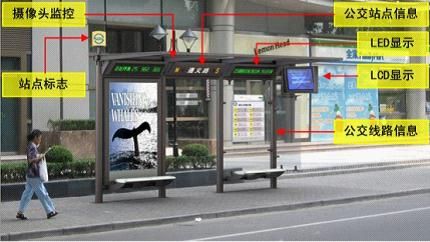

2.4.3 電子站牌顯示支持

車載終端向數據中心發送車輛位置、速度相關信息，數據中心通過電子站牌服務，能夠通過 3G 方式向途中站的電子站牌發送相關信息，包括車輛距前方所有站點距離、預計到達時間、線路變更等運營信息，并在電子站牌上滾動播出。

示意圖 示意圖

深圳市科靈通科技有限公司

2013-8-8
